Descripción

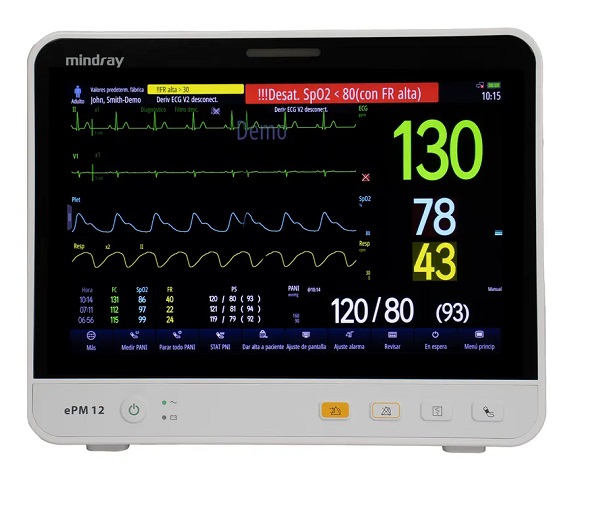

El Mindray ePM 12 con CO₂ Sidestream es un monitor multiparámetros diseñado para la monitorización continua de pacientes adultos, pediátricos y neonatales en diferentes áreas hospitalarias.
Esta configuración integra ECG, respiración, SpO₂, presión arterial no invasiva, temperatura y capnografía CO₂ Sidestream, permitiendo concentrar múltiples parámetros fisiológicos en una pantalla táctil de 12.1 pulgadas.
Pantalla y visualización
- Pantalla capacitiva multitáctil de 12.1 pulgadas.
- Resolución de 1280 × 800 píxeles.
- Visualización de hasta 10 formas de onda simultáneas.
- Interfaz táctil y diseño optimizado para facilitar la limpieza.
ECG
- Monitoreo mediante 3, 5, 6 y 12 derivaciones.
- Reconocimiento automático.
- Análisis de arritmias.
- Análisis del segmento ST.
- Análisis QT/QTc.
- Frecuencia cardiaca adulto: 15–300 lpm.
- Frecuencia cardiaca pediátrica/neonatal: 15–350 lpm.
Respiración
- Rango de 0–200 respiraciones por minuto.
- Medición mediante derivación I o II.
- Detección de apnea configurable.
SpO₂
- Rango de medición de 0 a 100 %.
- Tecnología Mindray o Nellcor™ según configuración.
Presión arterial no invasiva
- Modos manual, automático, STAT y secuencia.
- Medición de presión sistólica, diastólica y media.
Temperatura
- 2 canales de temperatura.
- Rango de 0 a 50 °C.
- Resolución de 0.1 °C.
CO₂ Sidestream
- Tecnología de absorción infrarroja con muestreo lateral.
- Rango de CO₂ de 0 a 150 mmHg.
- Resolución de 1 mmHg.
- Compatible con pacientes adultos, pediátricos y neonatales.
- Puede utilizarse en pacientes intubados o no intubados mediante accesorios compatibles.
Flujo de muestreo
| Adulto / pediátrico |
120 mL/min con trampa de agua DRYLINE II™ |
| Neonatal |
90 o 70 mL/min con trampa de agua DRYLINE II™ |
| Exactitud |
±15 mL/min o ±15 %, lo que resulte mayor |
Exactitud de CO₂
| 0–40 mmHg |
±2 mmHg |
| 41–76 mmHg |
±5 % |
| 77–150 mmHg |
±10 % |
Frecuencia respiratoria de vía aérea
- awRR: 0–150 rpm.
- Exactitud de 0–60 rpm: ±1 rpm.
- Exactitud de 61–150 rpm: ±2 rpm.
- Retardo de apnea configurable entre 10 y 40 segundos.
Alarmas
- Indicadores audibles.
- LED de prioridad.
- Mensajes de alarma en pantalla.
Memoria y funciones clínicas
- Almacenamiento de tendencias según capacidad de memoria y configuración.
- Registro de eventos.
- Registro de conjuntos de PANI según memoria instalada.
- Funciones EWS y GCS según configuración.
- ST Graphic™.
- Análisis ECG y cálculos clínicos según configuración.
Conectividad
- Red cableada e inalámbrica según configuración.
- Integración con CMS/eGateway.
- Integración con sistemas EMR mediante HL7.
Dimensiones y peso
| Dimensiones |
312 × 258 × 174 mm |
| Peso |
3.4 kg en configuración estándar, sin registrador, batería ni accesorios |
Condiciones ambientales
| Monitor — operación |
0 a 40 °C; 15–95 % HR sin condensación |
| Monitor — almacenamiento |
−20 a 60 °C; 10–95 % HR sin condensación |
| CO₂ Sidestream — operación |
5 a 40 °C; 15–95 % HR sin condensación |
| CO₂ Sidestream — almacenamiento |
−20 a 60 °C; 10–95 % HR sin condensación |
Áreas de aplicación
- Urgencias.
- Recuperación.
- Cuidados intermedios.
- Hospitalización.
Características principales
- Monitor multiparámetros con pantalla táctil capacitiva de 12.1 pulgadas.
- Configuración: ECG + RESP + SpO₂ + PANI + TEMP + CO₂ Sidestream.
- Compatible con pacientes adultos, pediátricos y neonatales.
- Resolución de pantalla de 1280 × 800 píxeles.
- Visualización de hasta 10 formas de onda simultáneas.
- ECG de 3, 5, 6 y 12 derivaciones.
- Análisis de arritmias, segmento ST y QT/QTc.
- SpO₂ con rango de 0 a 100 %, mediante tecnología Mindray o Nellcor™ según configuración.
- Presión arterial no invasiva con modos manual, automático, STAT y secuencia.
- Temperatura mediante 2 canales con rango de 0 a 50 °C.
- Capnografía CO₂ Sidestream con rango de medición de 0 a 150 mmHg.
- Frecuencia respiratoria de vía aérea awRR de 0 a 150 rpm.
- Alarmas audibles, indicadores LED de prioridad y mensajes en pantalla.
- Conectividad cableada e inalámbrica según configuración.
- Integración con CMS/eGateway y EMR mediante HL7.
Especificaciones técnicas — cuadro derecho
| Especificación |
Valor |
| Marca |
Mindray |
| Modelo |
ePM 12 |
| Tipo de equipo |
Monitor multiparámetros |
| Configuración |
ECG + RESP + SpO₂ + PANI + TEMP + CO₂ Sidestream |
| Pacientes |
Adulto, pediátrico y neonatal |
| Pantalla |
Capacitiva multitáctil de 12.1″ |
| Resolución |
1280 × 800 píxeles |
| Formas de onda |
Hasta 10 simultáneas |
| Dimensiones |
312 × 258 × 174 mm |
| Peso |
3.4 kg en configuración estándar, sin registrador, batería ni accesorios |
| ECG |
3, 5, 6 y 12 derivaciones |
| Frecuencia cardiaca adulto |
15–300 lpm |
| Frecuencia cardiaca pediátrico/neonatal |
15–350 lpm |
| Respiración |
0–200 rpm |
| SpO₂ |
0–100 % |
| PANI |
Manual, automático, STAT y secuencia |
| Temperatura |
2 canales; 0–50 °C |
| Resolución de temperatura |
0.1 °C |
| CO₂ Sidestream |
0–150 mmHg |
| Resolución CO₂ |
1 mmHg |
| awRR |
0–150 rpm |
| Tecnología CO₂ |
Absorción infrarroja con muestreo lateral |
CO₂ Sidestream
| Parámetro |
Especificación |
| Rango CO₂ |
0–150 mmHg |
| Resolución |
1 mmHg |
| Flujo adulto/pediátrico |
120 mL/min con trampa de agua DRYLINE II™ |
| Flujo neonatal |
90 o 70 mL/min con trampa de agua DRYLINE II™ |
| Exactitud de flujo |
±15 mL/min o ±15 %, lo que resulte mayor |
| Respuesta a 120 mL/min |
≤5.0 s |
| Respuesta a 90 mL/min |
≤4.5 s |
| Respuesta a 70 mL/min |
≤5.0 s |
| Exactitud CO₂ 0–40 mmHg |
±2 mmHg |
| Exactitud CO₂ 41–76 mmHg |
±5 % |
| Exactitud CO₂ 77–150 mmHg |
±10 % |
| awRR |
0–150 rpm |
| Exactitud awRR 0–60 rpm |
±1 rpm |
| Exactitud awRR 61–150 rpm |
±2 rpm |
| Retardo de apnea |
10, 15, 20, 25, 30, 35 o 40 s |
| Velocidad de barrido |
3, 6.25, 12.5, 25 o 50 mm/s |
