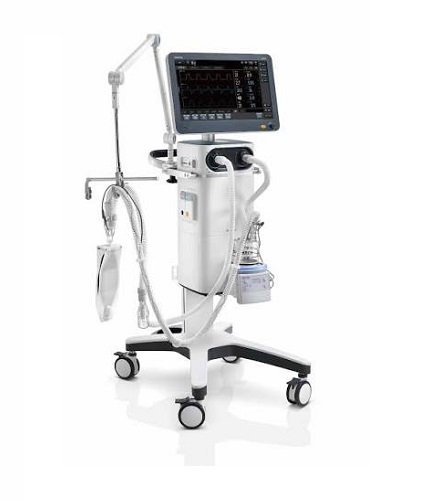

Ventilador mecanico volumetrico Adulto Pediatrico Neonatal MRY-SV800 Mindray

Descripción

El Mindray SV800 es un ventilador mecánico avanzado diseñado para proporcionar soporte respiratorio a pacientes adultos, pediátricos y neonatales. Incorpora una pantalla táctil TFT de 18.5 pulgadas con resolución Full HD y una amplia selección de modalidades de ventilación invasiva y no invasiva.

El equipo permite configurar parámetros respiratorios de acuerdo con el tipo de paciente y ofrece monitorización continua de presión, volumen, flujo, frecuencia respiratoria, FiO₂, resistencia y complianza, además de curvas, loops y tendencias.

Pantalla e interfaz

• Pantalla táctil TFT a color de 18.5 pulgadas.
• Resolución de 1920 × 1080 píxeles.
• Brillo ajustable.
• Visualización de parámetros, curvas, loops, alarmas y tendencias.

Pacientes

• Adulto.
• Pediátrico.
• Neonatal.

Características principales

• Ventilador mecánico para pacientes adultos, pediátricos y neonatales.
• Pantalla táctil TFT a color de 18.5 pulgadas con resolución de 1920 × 1080 píxeles.
• Ventilación invasiva y no invasiva.
• Modos V-A/C, P-A/C, V-SIMV, P-SIMV, DuoLevel, CPAP, PSV, VS, APRV, PRVC, PRVC-SIMV, AMV, CPRV, PSV-S/T y nCPAP.
• Ventilación de apnea.
• Volumen corriente configurable desde 2 mL para pacientes neonatales hasta 4000 mL para adultos.
• Concentración de oxígeno ajustable de 21 a 100 %.
• PEEP ajustable de 0 a 50 cmH₂O.
• Compensación automática de resistencia del tubo endotraqueal o de traqueostomía.
• Compensación de fugas para ventilación invasiva y no invasiva.
• Terapia de oxígeno integrada.
• Monitorización de presión, volumen, flujo, frecuencia, resistencia, complianza y FiO₂.
• Visualización de curvas y loops respiratorios.
• Tendencias gráficas y tabulares de hasta 96 horas.
• Registro de hasta 5000 eventos de alarma y operación.
• Interfaces RS-232, llamada de enfermería, VGA, Ethernet y 4 puertos USB.
• Batería interna de ion-litio con autonomía documentada de hasta 90 minutos con una batería o 180 minutos con dos baterías.
• Funciones especiales como 100 % O₂, succión, nebulización, respiración manual, pausas inspiratoria y espiratoria y herramientas de evaluación respiratoria.

Especificaciones técnicas — cuadro derecho

Especificación	Valor
Marca	Mindray
Modelo	SV800
Tipo de paciente	Adulto, pediátrico y neonatal
Pantalla	TFT táctil a color de 18.5″
Resolución	1920 × 1080 píxeles
FiO₂ ajustable	21–100 %
Volumen corriente adulto	100–4000 mL
Volumen corriente pediátrico	20–300 mL
Volumen corriente neonatal	2–100 mL
Frecuencia adulto/pediátrico	1–100 /min
Frecuencia neonatal	1–150 /min
Relación I	1:10 a 4:1
Tiempo inspiratorio	0.10–10.00 s
Flujo adulto	6–180 L/min
Flujo pediátrico	6–30 L/min
Flujo neonatal	2–30 L/min
PEEP	0–50 cmH₂O
Presión inspiratoria	1–100 cmH₂O
Presión soporte	0–100 cmH₂O
Tendencias	Hasta 96 horas
Registro de eventos	Hasta 5000
Comunicación	RS-232, Nurse Call, VGA, 4 × USB, Ethernet
Alimentación	100–240 V, 50/60 Hz
Batería	Ion-litio, 11.3 VDC, 5600 mAh
Autonomía 1 batería	90 min
Autonomía 2 baterías	180 min

Modos de ventilación

• V-A/C — Asistido/controlado por volumen.
• P-A/C — Asistido/controlado por presión.
• V-SIMV — Ventilación mandatoria intermitente sincronizada por volumen.
• P-SIMV — Ventilación mandatoria intermitente sincronizada por presión.
• DuoLevel.
• CPAP.
• PSV — Ventilación con soporte de presión.
• VS — Soporte de volumen.
• APRV — Ventilación con liberación de presión de la vía aérea.
• PRVC — Control de volumen regulado por presión.
• PRVC-SIMV.
• AMV — Ventilación minuto adaptativa.
• CPRV — Ventilación para reanimación cardiopulmonar.
• PSV-S/T — Soporte de presión espontáneo/temporizado.
• nCPAP — Presión positiva continua nasal.
• Ventilación no invasiva.
• Ventilación de apnea.

Parámetros controlados

FiO₂	21 a 100 %
Volumen corriente adulto	100 a 4000 mL
Volumen corriente pediátrico	20 a 300 mL
Volumen corriente neonatal	2 a 100 mL
Frecuencia adulto/pediátrico	1 a 100 /min
Frecuencia neonatal	1 a 150 /min
Relación I:E	1:10 a 4:1
Tiempo inspiratorio	0.10 a 10.00 s
PEEP	0 a 50 cmH₂O
Presión inspiratoria	1 a 100 cmH₂O
Presión soporte	0 a 100 cmH₂O

Flujo

Adulto	6 a 180 L/min
Pediátrico	6 a 30 L/min
Neonatal	2 a 30 L/min

Compensación de resistencia del tubo

• Compatible con tubo endotraqueal y tubo de traqueostomía.
• Compensación configurable de 1 a 100 %.
• Diámetro interno adulto: 5.0 a 12.0 mm.
• Diámetro interno pediátrico: 2.5 a 8.0 mm.
• Diámetro interno neonatal: 2.5 a 5.0 mm.

Compensación de fugas

Adulto	Hasta 65 L/min
Pediátrico	Hasta 45 L/min
Neonatal	Hasta 15 L/min

Terapia de oxígeno

• Concentración de O₂ ajustable de 21 a 100 %.
• Flujo adulto de 2 a 60 L/min.
• Flujo pediátrico de 2 a 25 L/min.

Monitorización respiratoria

• Presión pico, plateau y media de vía aérea.
• PEEP.
• Volumen corriente inspiratorio y espiratorio.
• Volumen minuto.
• Frecuencia respiratoria total, mandatoria y espontánea.
• Porcentaje de fugas.
• Resistencia inspiratoria y espiratoria.
• Complianza estática y dinámica.
• FiO₂ inspirada.
• RSBI.
• Trabajo respiratorio.
• P0.1.
• NIF.
• PEEP intrínseca.
• Volumen atrapado.

Curvas y loops

• Presión de vía aérea-tiempo.
• Flujo-tiempo.
• Volumen-tiempo.
• CO₂-tiempo, según módulo instalado.
• Pletismografía-tiempo, según módulo instalado.
• Loop presión-volumen.
• Loop flujo-volumen.
• Loop presión-flujo.
• Loop volumen-CO₂, según módulo instalado.

Tendencias y almacenamiento

• Tendencias tabulares y gráficas.
• Hasta 96 horas de tendencias.
• Registro de alarmas y operaciones.
• Capacidad máxima documentada de 5000 registros.
• Captura de hasta 20 imágenes de pantalla.

Alarmas

• Volumen corriente alto y bajo.
• Volumen minuto alto y bajo.
• Presión de vía aérea alta y baja.
• Frecuencia respiratoria alta y baja.
• FiO₂ alta y baja.
• Apnea.
• Batería baja.
• Baja presión de suministro de gas.
• Obstrucción de vía aérea.
• Desconexión del circuito.
• PEEP elevada.

Funciones y procedimientos especiales

• 100 % O₂.
• Succión.
• Nebulización.
• Respiración manual.
• Pausa inspiratoria.
• Pausa espiratoria.
• PEEPi.
• P0.1.
• NIF.
• PV-Tool.
• Weaning Tool.
• Lung Recruitment Tool (SI).
• Cálculo de ventilación alveolar.
• Medición auxiliar de presión.

Conectividad

• RS-232.
• Conector de llamada de enfermería.
• Conector VGA.
• 4 puertos USB.
• Ethernet.

Alimentación eléctrica y batería

Voltaje de entrada	100 a 240 V
Frecuencia	50/60 Hz
Tipo de batería	Ion-litio integrada, 11.3 VDC, 5600 mAh
Número de baterías	Una o dos
Autonomía con 1 batería	90 minutos en condiciones estándar de funcionamiento
Autonomía con 2 baterías	180 minutos en condiciones estándar de funcionamiento

Dimensiones y peso

Con carro y suministro de aire de respaldo	1425 × 530 × 647 mm
Sin carro, con suministro de aire de respaldo	936 × 473 × 298 mm
Sin carro y sin suministro de aire de respaldo	681 × 473 × 298 mm
Peso documentado	Aprox. 48 kg con carro y suministro de aire de respaldo

Suministro de gases

• Compatible con oxígeno y aire.
• Conectores NIST / DISS.
• Presión de suministro de gas de 0.28 a 0.65 MPa.
• En caso de fallo de uno de los suministros, el sistema puede cambiar automáticamente al gas disponible.

Suministro de aire de respaldo

• Blower de respaldo documentado.
• Flujo máximo de salida ≥200 L/min BTPS.
• Presión máxima de salida ≥80 cmH₂O.

Módulo CO₂ Sidestream — según configuración

• EtCO₂ de 0 a 152 mmHg.
• Resolución de 1 mmHg.
• Muestreo adulto/pediátrico de 120 mL/min.
• Muestreo neonatal de 90 mL/min.

Módulo CO₂ Mainstream — según configuración

• EtCO₂ de 0 a 150 mmHg.
• Resolución de 1 mmHg.
• Tiempo de respuesta del sistema menor a 2 segundos.

Módulo SpO₂ — según configuración

• SpO₂ de 0 a 100 %.
• Frecuencia de pulso de 20 a 300 /min.
• Índice de perfusión de 0.05 a 20 %.
• Forma de onda pletismográfica.

Condiciones ambientales

Temperatura de operación	10 a 40 °C
Temperatura de almacenamiento	−20 a 60 °C
Humedad relativa	10 a 95 %
Presión barométrica	50 a 106 kPa
